目的

• 水封式真空ポンプ単独では封水の飽和蒸気圧以下の圧力を得ることはできません また、到達圧力付近では排気速度がいちじるしく減少し、キャビテーションを起こし、騒音を発します。（ＯＰ−Ｗ１００Ｎ２〜ＯＰ−Ｗ６００までは対策機構付）こういうときにルーツポンプ（メカニカルブースター）を併用するとより低い圧力到達圧力とより大きな排気速度を得ることができます

　特徴

• 真空スイッチで起動
• １３．３ｋＰａという高い圧力からメカニカルブースターを起動できます
• シリンダ内に摺動部がないので高速回転です
• 排気弁がないので回転が円滑で騒音、振動が少ない

　主な用途

• 食品、包装機
• 化学、薬品
• 樹脂成型

　仕様


型式			ＯＭＢ−１００	ＯＭＢ−２００	ＯＭＢ−３００	ＯＭＢ−６００	ＯＭＢ−１４００

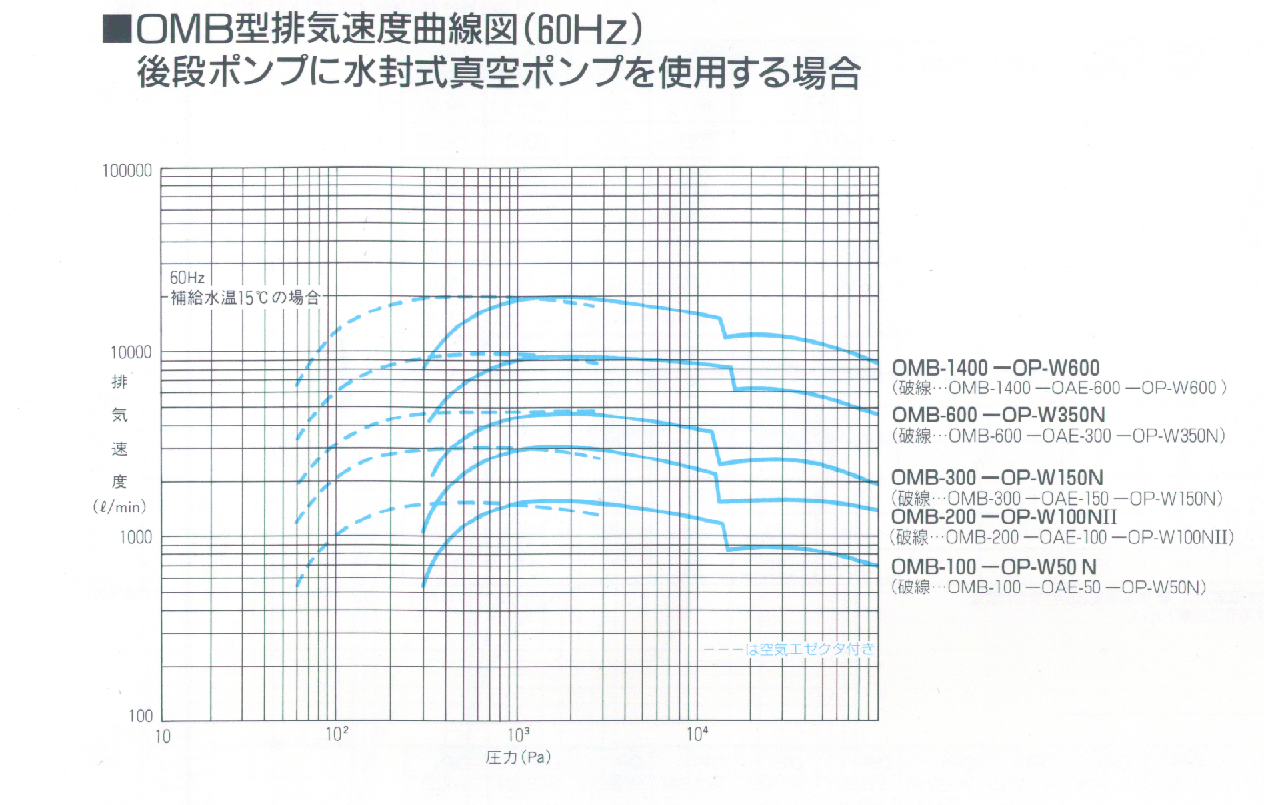

排気速度	５０Ｈｚ	［Ｌ／ｍｉｎ］	１２００	２４００	３７００	９０００	１６０００
排気速度	６０Ｈｚ	［Ｌ／ｍｉｎ］	１５００	２９００	４５００	９０００	１９０００
冷却方式		［Ｌ／ｍｉｎ］	空冷	空冷	空冷	水冷    ５	空冷
到達圧力	ＯＭＢ＋ＯＰＷ	［Ｐａ］	２７０	２７０	２７０	２７０	２７０
到達圧力	ＯＡＥ＋ＯＭＢ＋ＯＰＷ	［Ｐａ］	２７	２７	２７	２７	２７
モーター		ｋＷ  Ｐ	０．７５   ４	１．５   ２	１．５   ４	３．７   ４	３．７   ４
本体重量		［ｋｇ］	５８	６５	７０	１８０	２９６
吸気口径	ＪＩＳ真空フランジ		ＶＧ８０	ＶＧ８０	ＶＧ１２５	ＶＧ１００	ＶＧ２００
排気口径	ＪＩＳ真空フランジ		ＶＧ８０	ＶＧ８０	ＶＧ１２５	ＶＧ１００	ＶＧ２００
後段ポンプ型式	水封式		ＯＰ−Ｗ５０Ｎ	ＯＰ−Ｗ１００Ｎ�U	ＯＰ−Ｗ１５０Ｎ	ＯＰ−Ｗ３５０Ｎ	ＯＰ−Ｗ６００

• 排気速度は１．３ｋＰａ、水封式真空ポンプの封水温度１５℃の値

　参考写真

• 参考写真１（ＯＭＢ＋ＯＰＷ）
• 参考写真２（ＯＡＥ＋ＯＭＢ＋ＯＰＷ）
