目的

• 水封式真空ポンプ単独では封水の飽和蒸気圧以下の圧力を得ることはできません また、到達圧力付近では排気速度がいちじるしく減少し、キャビテーションを起こし、騒音を発します。（ＯＰ−Ｗ１００Ｎ２〜ＯＰ−Ｗ６００までは対策機構付）こういうときにエジェクターを使用すると到達圧力よりも低い圧力を得ることができます

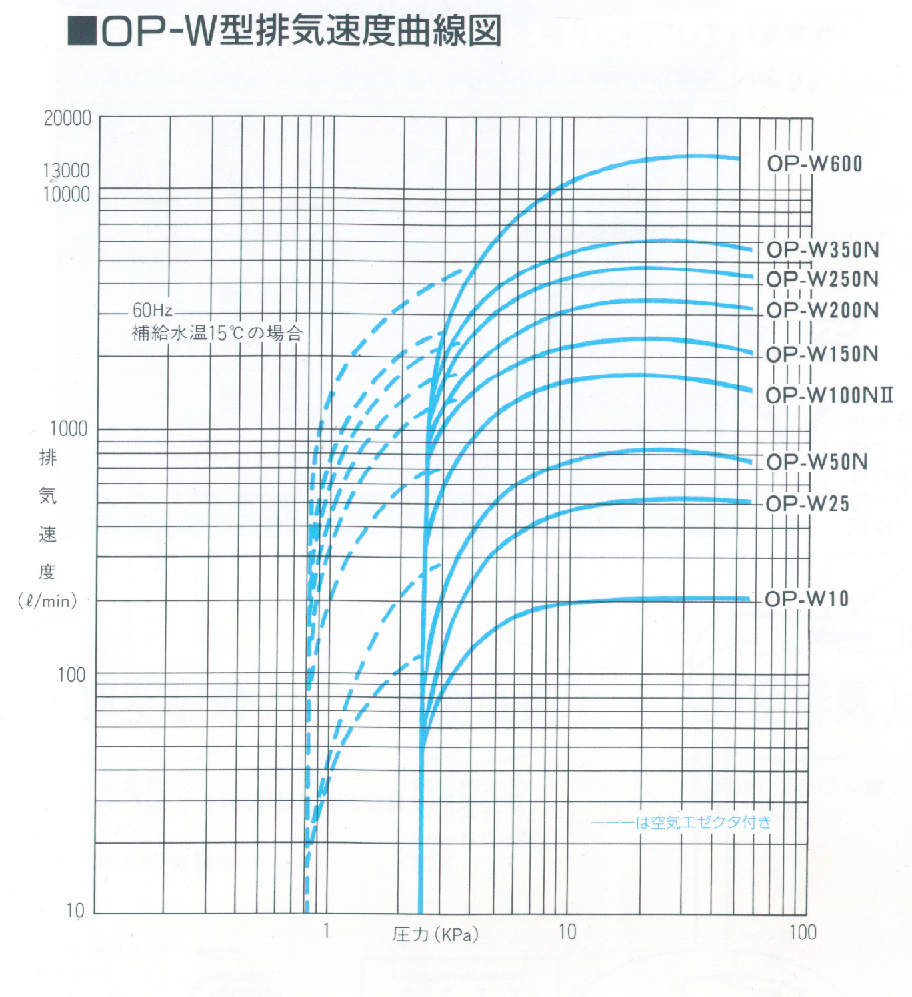

• 下グラフの実線部が水封式単独の場合、破線部がエアエジェクターを併用した場合の性能曲線

特徴

• 可動部がないので寿命が長い
• 手動、自動対応可能
• 制御盤付も製作します

用途

• 化学、薬品
• 食品、包装機
• 樹脂成型

仕様

型式	ＯＰ−Ｗ２５	ＯＰ−Ｗ５０Ｎ	ＯＰ−Ｗ１００Ｎ２	ＯＰ−Ｗ１５０Ｎ	ＯＰ−Ｗ２００Ｎ	ＯＰ−Ｗ２５０Ｎ	ＯＰ−Ｗ３５０Ｎ	ＯＰ−Ｗ６００
全長［ｍｍ］	２０８	２４６	３１２	３８２	３３５	４５０	４５０	５９６
接続口径	２５Ａ	２５Ａ	５０Ａ	５０Ａ	５０Ａ	５０Ａ	５０Ａ	８０Ａ
エア導入口径	８Ａメネジ	８Ａメネジ	１０Ａメネジ	１０Ａメネジ	１５Ａメネジ	１５Ａメネジ	２０Ａメネジ	２５Ａメネジ

• 接続口径はＪＩＳ Ｂ２２９０真空フランジでミゾなし（ＶＦ）で相フランジ（ＶＧ）は付属

参考写真

• 取付参考写真
