ルーツポンプ（ＫＶとの組合せ）

　目的

油回転真空ポンプは到達圧力付近では排気速度がいちじるしく減少し、騒音を発します。こういうときにルーツポンプ（メカニカルブースター）を併用するとより低い圧力到達圧力とより大きな排気速度を得ることができます

　特徴

真空スイッチで起動
６．６ｋＰａという高い圧力からメカニカルブースターを起動できます
シリンダ内に摺動部がないので高速回転です
排気弁がないので回転が円滑で騒音、振動が少ない

　主な用途

食品、包装機
化学、薬品
樹脂成型
真空鋳造

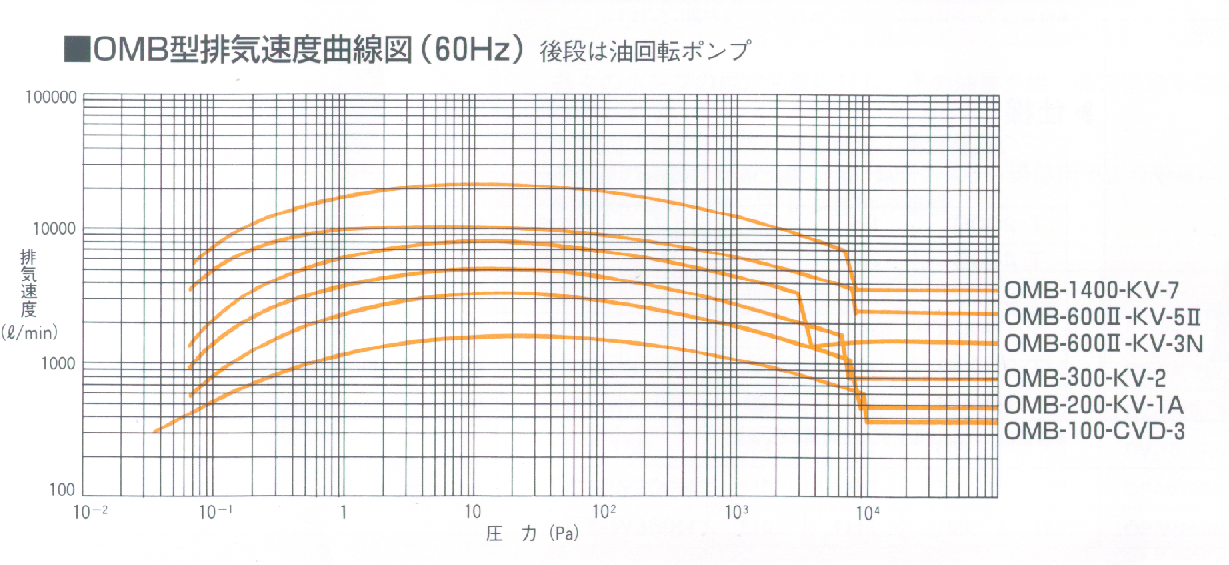

　性能曲線

　仕様

型　　式ＭＢ－１００ＭＢ－２００ＭＢ－３００ＭＢ－４００ＭＢ－６００ＭＢ－１４００

排気速度５０Ｈｚ［Ｌ／ｍｉｎ］１２５０２５５０４８００８０００１００００１７０００

排気速度６０Ｈｚ［Ｌ／ｍｉｎ］１５００３１００４０００８０００１００００２１０００

冷却方式［Ｌ／ｍｉｎ］空冷空冷空冷水冷５水冷５空冷

到達圧力［Ｐａ］０．０７０．０７０．０７０．０７０．０７０．０７

モーターｋＷＰ０．７５４１．５２１．５４２．２４３．７４３．７４

モーター付重量［ｋｇ］８５９２１１５１１５２７５３８０

吸気口径ＪＩＳ真空フランジＶＧ８０ＶＧ８０ＶＧ１２５ＶＧ１００ＶＧ１００ＶＧ２００

排気口径ＪＩＳ真空フランジＶＧ８０ＶＧ８０ＶＧ１２５ＶＧ１００ＶＧ１００ＶＧ２００

後段ポンプ型式油回転式ＣＶＤ－３ＫＡ－１ＡＫＶ－２ＫＶ－３ＮＫＶ－５ＷⅡ ＫＶ－７

排気速度は１３Ｐａの値

　参考写真

型　　式			ＭＢ－１００	ＭＢ－２００	ＭＢ－３００	ＭＢ－４００	ＭＢ－６００	ＭＢ－１４００
排気速度	５０Ｈｚ	［Ｌ／ｍｉｎ］	１２５０	２５５０	４８００	８０００	１００００	１７０００
排気速度	６０Ｈｚ	［Ｌ／ｍｉｎ］	１５００	３１００	４０００	８０００	１００００	２１０００
冷却方式		［Ｌ／ｍｉｎ］	空冷	空冷	空冷	水冷５	水冷５	空冷
到達圧力		［Ｐａ］	０．０７	０．０７	０．０７	０．０７	０．０７	０．０７
モーター		ｋＷＰ	０．７５４	１．５２	１．５４	２．２４	３．７４	３．７４
モーター付重量		［ｋｇ］	８５	９２	１１５	１１５	２７５	３８０
吸気口径	ＪＩＳ真空フランジ		ＶＧ８０	ＶＧ８０	ＶＧ１２５	ＶＧ１００	ＶＧ１００	ＶＧ２００
排気口径	ＪＩＳ真空フランジ		ＶＧ８０	ＶＧ８０	ＶＧ１２５	ＶＧ１００	ＶＧ１００	ＶＧ２００
後段ポンプ型式	油回転式		ＣＶＤ－３	ＫＡ－１Ａ	ＫＶ－２	ＫＶ－３Ｎ	ＫＶ－５ＷⅡ	ＫＶ－７
