油回転真空ポンプＫＶ型

　特徴

簡単な構造
保守が容易
摩耗が少なく耐久性にすぐれた作動部
高い排気効率と低い圧力
排気速度が大きい
手動リーク弁、吸気フィルター標準装備

　主な用途

食品、包装機
ガス置換
化学、薬品
樹脂成型
吸着
攪拌脱泡

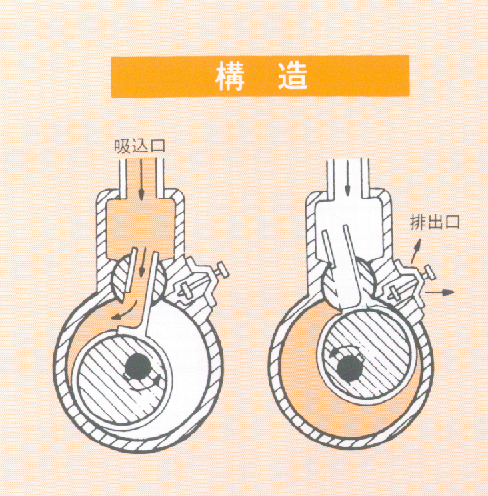

　構造

シリンダの中心をとおる軸に偏芯したローターがあり、その外側にピストンがある回転に伴ってピストンはスライドピンに案内されて吸入口の空間に出たり入ったりし、かつ左右に振れながらシリンダ内を回転する。ピストン上部は矩形で中空になっており、根元あたりに切り欠きがあって吸入気体は中空部の上部から入り根元の切り欠き部を通ってシリンダ内に導入される。シリンダとローターとの間は微少隙間があり、油でつねにシールされている

　仕様

		ＫＶ－１Ａ（Ｓ）	ＫＶ－２（Ｓ）	ＫＶ－３Ｎ（Ｓ）	ＫＶ－５Ｗ２（Ｓ）	ＫＶ－７（Ｓ）
モーター	ｋＷ	０．７５	１．５	２．２	３．７	５．５
排気速度	Ｌ／ｍ	５５０	８００	１５００	２５００	３７００
到達圧力	Ｐａ	０．７	０．７	０．７	０．７	０．７
ポンプ回転数	ｒｐｍ	４１０	４５０	５００	４１０	４１０
吸気口径	ＪＩＳ真空フランジ	４０Ａ	５０Ａ	５０Ａ	８０Ａ	８０Ａ
排気口径	メネジ	Ｒｃ２５Ａ	Ｒｃ３２Ａ	Ｒｃ４０Ａ	Ｒｃ５０Ａ	８０Ａ（真空フランジ）
油量	Ｌ	２．６	４．４	５	１３	１６
冷却方式	Ｌ／ｍ（水量）	空冷	空冷	空冷	水冷（５）	水冷（８）
重量（モーター付）	ｋｇ	８４	１１１	１５０	３５６	４３６
モータープーリー	５０／６０Ｈｚ	７６／６３	７６／６３	１１４／９４	１１４／９８	１３６／１１４
Ｖベルト	５０／６０Ｈｚ	２－Ａ－４３	２－Ａ－４５	３－Ａ－５３／５２	２－Ｂ－７２／７１	３－Ｂ－８０／７９
騒音値	ｄＢ（Ａ）	５９	６２	６４	６４	６７

※騒音値は１．３ｋＰａでの値
※型式の末尾の（Ｓ）はオイルミストセパレーター装備を意味します（ＫＶ－１ＡＳ～ＫＶ－３ＮＳは内蔵、ＫＶ－５ＷⅡＳ～ＫＶ－７Ｓは外部取付）

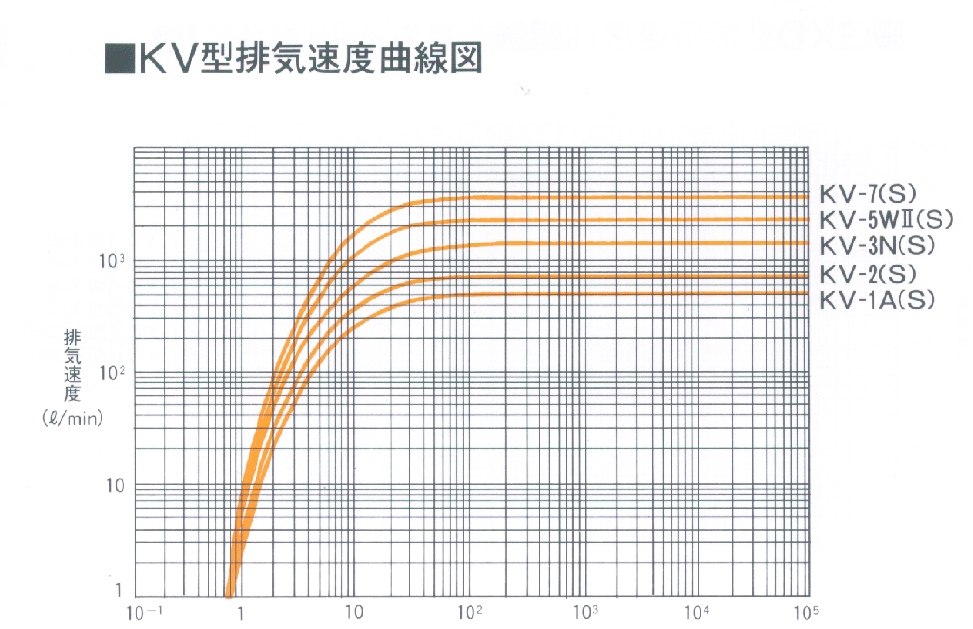

　性能曲線
