吸気フィルター

特徴

真空ポンプが粉体等を吸込むと、ローターやシリンダを損傷して性能を低下します。
吸気フィルターは真空ポンプに粉体や金属片など異物が混入するのを防止するフィルターです。
ろ過精度　30μmとトラップに比べて細かい異物を補足します
内部にペーパーフィルターエレメントを内臓していますので異物を捕捉して真空ポンプを保護します。
ペーパーフィルターエレメントはワンタッチで交換可能です。
トラップに比べてコンパクトな大きさで真空ポンプの吸気口に取り付けます。

用途

• 真空ポンプの前段フィルター

仕様

型　　式	胴径	全高	接続口径	適用排気速度	ｴﾚﾒﾝﾄ数	重量	適応ポンプ
	[mm]	[mm]	[JIS真空フランジ]	[L/m]	[個]	[kg]
3000-K3	290	370	50A	3000	1	25	KV-3N,K-5W�U
6000-K2	290	620	80Ａ	6000	2	32	KV-7,RV-10
9000-K1	615	550	100A	9000	3	125	RV-10,RV-15

• 材質：ＳＳ，ＮＢＲ
• 他材質はご相談ください。
• 接続口ＶＧにはＯリング、相フランジＶＦ付属
• 接続口はＮＷフランジ、ＩＤＦフランジも対応可
• 特殊仕様も製作可能です。ご相談ください。

　

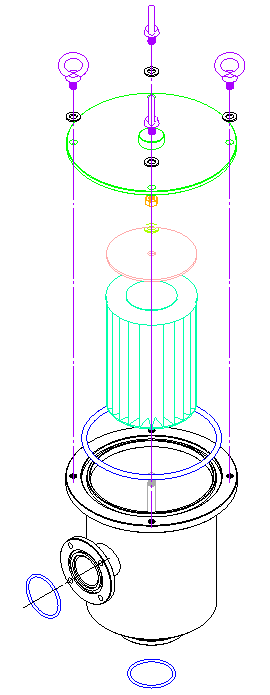

　　　　　　　　　　　　3000-K3　分解図

注意

• 吸気フィルターは正圧には使用出来ません。真空のみです。

参考写真

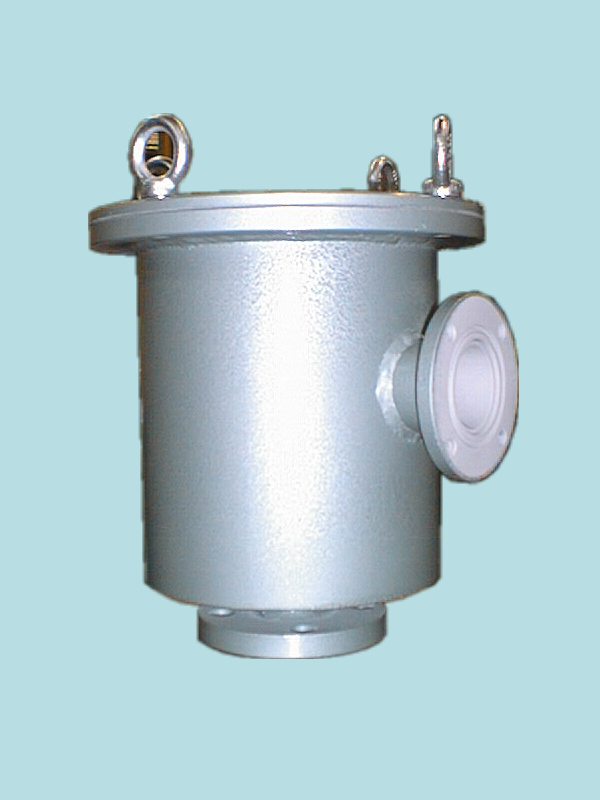

• 参考写真（３０００−Ｋ３）
