CV－＊，ＣＶ－＊Ｅ型真空ポンプ

　特徴

構造が簡単で故障が少ない
摩耗が少なく耐久性の良い作動部
振動が少なく静かな運転
小型で高性能

加えてＣＶ－Ｅ型は

オイルミストセパレータを標準装備
常用圧力範囲を大気圧側に広げた（２０ｋＰａ～４０ｋＰａ）

　主な用途

食品、包装機
化学、薬品
樹脂成型
吸着
攪拌脱泡

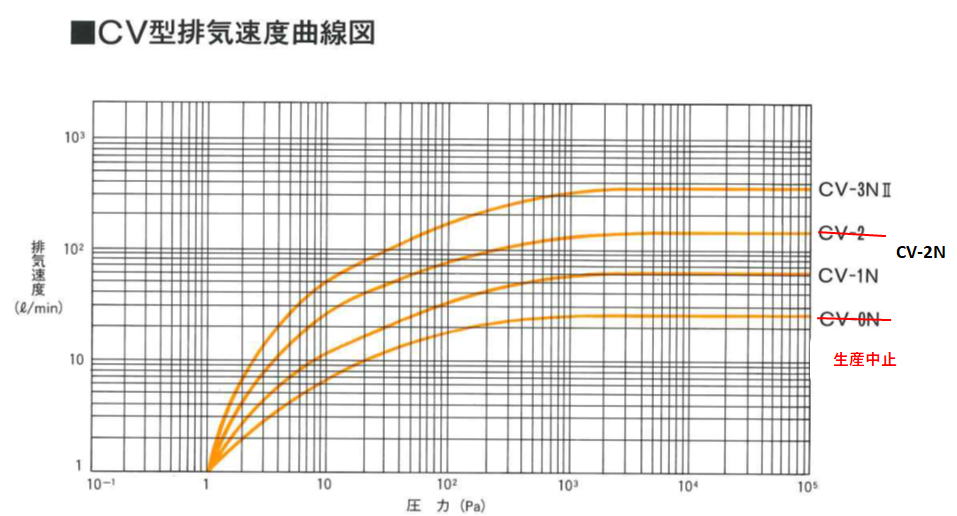

　性能曲線

　仕様

型式		単位	ＣＶ－０Ｎ	ＣＶ－１Ｎ	ＣＶ－２	ＣＶ－２N	ＣＶ－３Ｎ２	ＣＶ－０ＮＥ	ＣＶ－１Ｅ	ＣＶ－２Ｅ	ＣＶ－３Ｎ２Ｅ
モーター	４Ｐ	ｋＷ	生産中止お知らせ	０．２	０．４	<----	０．７５	生産中止	生産中止	０．４	０．７５
排気速度		Ｌ／ｍｉｎ		６０	１５０	<----	３５０			１５０	３５０
到達圧力		Ｐａ		１．１	１．１	<----	１．１			６７０	６７０
ポンプ回転数		ｒ／ｍ		７７０	６９０	<----	６００			６９０	６００
吸気口径	内径＊外径	ｍｍ＊ｍｍ		１１＊１５	１２＊１６	<----	２４．５＊２９			１２＊１６	２４．５＊２９
油量		Ｌ		１．６	２．９	<----	７			２．９	７
冷却方式				空冷	空冷	<----	空冷			空冷	空冷
本体重量	ポンプ本体	ｋｇ		７．６	１４	<----	３３．６			１４	３３．６
	ベッド、モーター付	ｋｇ		２０	３０	<----	６０			３０	６０
モータープーリー	５０／６０Hz	ｍｍ		８９／６９	８９／７６	<----	１２７／１０２			８９／７６	１２７／１０２
Ｖベルト	５０／６０Hz			１－Ａ－３３／３４	１－Ａ－３８／３８	<----	１－Ａ－５４／５４			１－Ａ－３８	２－Ａ－５４
騒音値	１．３ｋＰａ	ｄＢ（Ａ）		６２	６９	<----	７５			６３	７２

　　　　　　　　　　　　　　　　　
