エアエジェクタ

特徴

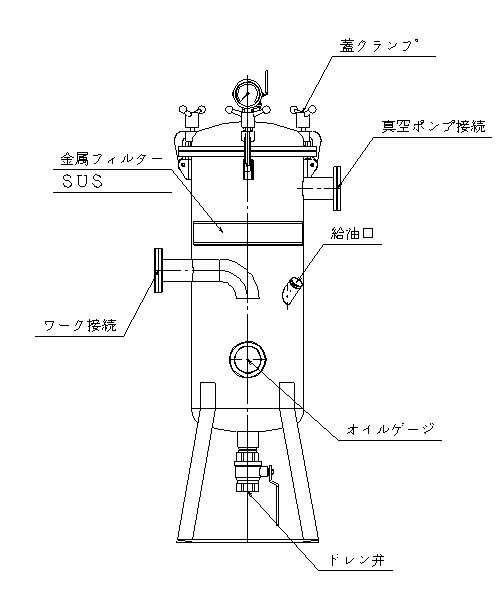

真空ポンプが粉体等を吸込むと、ローターやシリンダを損傷して性能を低下します。
トラップは真空ポンプに粉体や金属片など異物が混入するのを防止するフィルターです。
内部に金属フィルターを内臓していますので異物を捕捉して真空ポンプを保護します。
フィルターは洗浄、エアブローなどで清掃可能です。
またフィルター以外に真空タンクとしても利用できます。
真空ポンプ油を入れることにより粉体にはより効果があります

用途

真空ポンプの前段フィルター
真空タンク

仕様

型　　式胴径全高内容積接続口油量重量適応ポンプ

[mm] [mm] [L] [L] [kg]

Ｔ-200S 165 730 7.7 VG25 1.7 13 CV-2

T-400S 216 830 14 VG40 2.7 20 RV-1N,CV-3N2

T-800S 256 980 25 VG50 5 32 RV-2A,KV-2

T-1500S 302 1280 50 VG50 11 55 KV-3N,RV-3

T-2500S 302 1280 50 VG80 11 55 KV-5W2,KV-7

T-7000S 386 1500 100 VG100 17 86 RV-10,RV-15

T-15000S 500 2000 230 VG125 40 165 OP-W600

T-30000S 500 2000 230 VG200 40 165 ﾌﾞｰｽﾀｰ+OPW600

材質：ＳＳ，ＳＵＳ
ステンレス製作可
接続口ＶＧにはＯリング、相フランジＶＦ付属
接続口はＮＷフランジ、ＩＤＦフランジも対応可
特殊仕様も製作可能です。ご相談ください。

注意

トラップは正圧には使用出来ません。真空のみです。

参考写真

参考写真（Ｔ－７０００Ｓ）

型　　式	胴径	全高	内容積	接続口	油量	重量	適応ポンプ
	[mm]	[mm]	[L]		[L]	[kg]
Ｔ-200S	165	730	7.7	VG25	1.7	13	CV-2
T-400S	216	830	14	VG40	2.7	20	RV-1N,CV-3N2
T-800S	256	980	25	VG50	5	32	RV-2A,KV-2
T-1500S	302	1280	50	VG50	11	55	KV-3N,RV-3
T-2500S	302	1280	50	VG80	11	55	KV-5W2,KV-7
T-7000S	386	1500	100	VG100	17	86	RV-10,RV-15
T-15000S	500	2000	230	VG125	40	165	OP-W600
T-30000S	500	2000	230	VG200	40	165	ﾌﾞｰｽﾀｰ+OPW600
